Профильные трубы: размеры, ГОСТы, материалы и лазерная резка

Содержание

Профильная труба — конструктивная единица, на которой держится стабильность, точность и надежность всей металлоконструкции. От правильного выбора размеров зависит внешний вид изделия и его способность выдерживать нагрузку, точно состыковываться с другими элементами и обеспечивать безопасную эксплуатацию.

Ошибки в расчётах и отклонения от заданной геометрии, даже в пределах миллиметра, могут привести к:

нарушению соосности при сборке;
образованию лишних зазоров и напряжений;
увеличению времени на монтаж;
необходимости в доработках или полной замене детали.

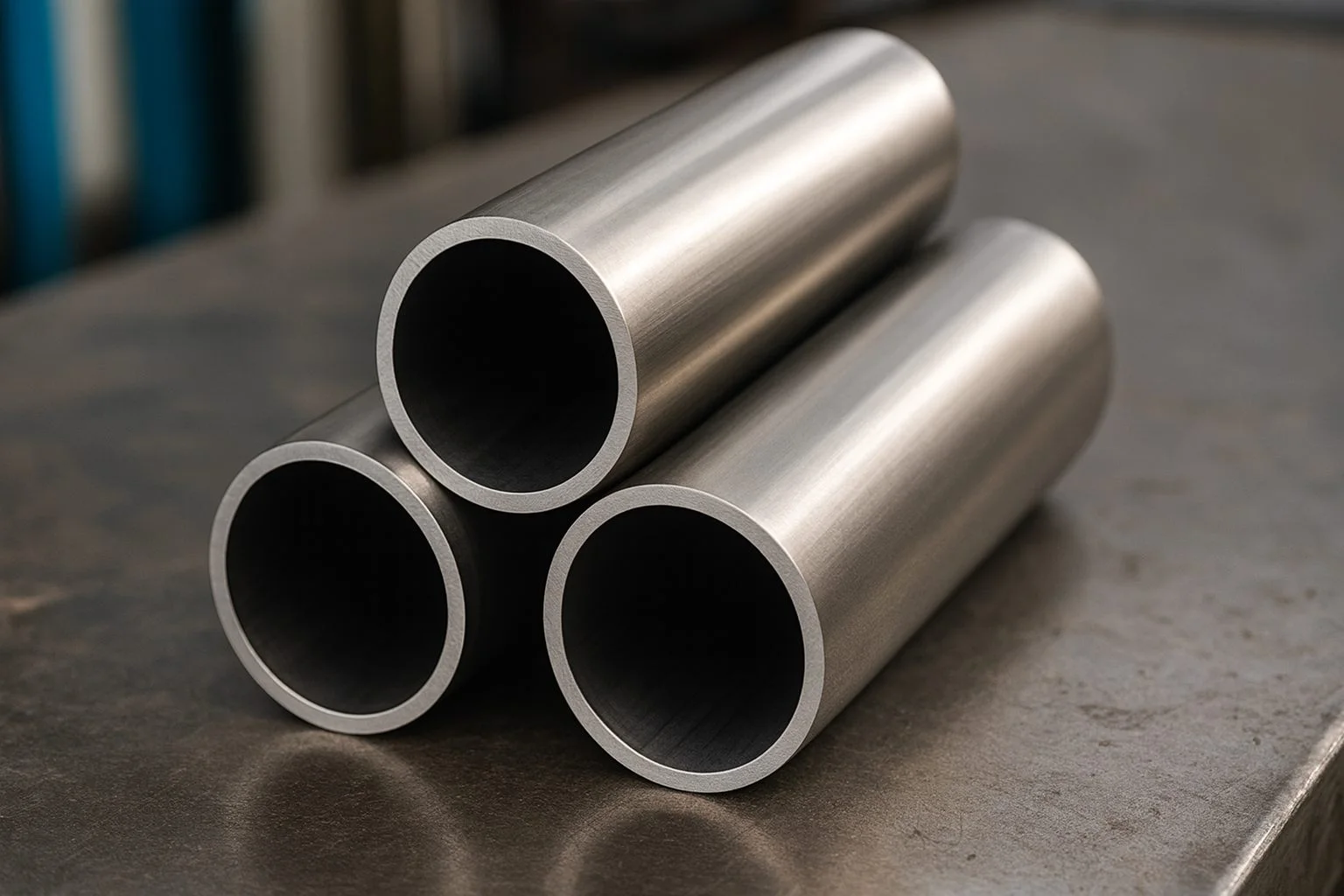

Почему важно учитывать точные размеры профильной трубы

Особенно критичны точные параметры при производстве:

лестничных и фасадных металлоконструкций, где каждый миллиметр влияет на геометрию ступеней или узлов крепления;
мебельных каркасов и торгового оборудования, требующих симметрии и визуальной точности;
навесов, ворот, ферм и ограждений, где нагрузка распределяется по всем элементам;
рекламных и интерьерных конструкций, работающих на визуальный эффект.

Размеры и допуски профильной трубы играют ключевую роль на всех этапах производственного цикла:

при создании 3D-моделей и чертежей в инженерных программах;
на стадии раскроя заготовок лазером, где критична точность до десятых долей миллиметра;
при сварке, фиксации и сборке, где важно плотное прилегание и совпадение отверстий;
во время приёмки и контроля качества готовой продукции, особенно при серийном выпуске.

Конструкция профильной трубы: что внутри и снаружи

Профильная труба — это металлический прокат с замкнутым поперечным контуром, форма которого может быть квадратной, прямоугольной, овальной и более сложной — трапециевидной или комбинированной. Геометрия замкнутого сечения обеспечивает трубе высокую жесткость при минимальном расходе металла, особенно при нагрузках на изгиб, растяжение и кручение. Именно поэтому профтрубы незаменимы в строительных, опорных и декоративных конструкциях, где важны лёгкость, прочность и точная форма.

Из чего и как делают профильную трубу

Производственный цикл профильной трубы включает несколько последовательных этапов:

Холодная или горячая прокатка: из стального листа (чаще холоднокатаного) формируется плоская заготовка, которая подаётся в прокатные станы для предварительного сгибания в трубчатую форму.
Сварка продольного шва: края заготовки соединяются с использованием высокочастотной электросварки (ВЧС), обеспечивающей прочный, ровный и тонкий сварной шов без излишнего термического воздействия.
Калибровка и правка: труба пропускается через калибрующие вальцы для устранения остаточных деформаций, достижения точной геометрии сечения и минимизации овальности.
Дополнительная термообработка (при необходимости): для повышения механической прочности, пластичности или снятия напряжений труба может быть подвергнута нормализации, отпуску или другим видам термической обработки.
Контроль качества и измерение геометрии: на выходе с производственной линии производится контроль по длине, сечению, толщине стенки, прямолинейности и состоянию сварного шва. Это особенно важно при использовании труб на автоматизированных производственных линиях и в архитектурных проектах с высоким допуском точности.

Из какого металла изготавливаются профили

Для производства профильных труб используется преимущественно:

углеродистая сталь обыкновенного качества — например, Ст3, 10, 20, применяемая для большинства строительных и каркасных задач;
низколегированная сталь — например, 09Г2С, подходящая для конструкций, работающих при пониженных температурах и повышенных нагрузках;
нержавеющая сталь — используется в случаях, где важна коррозионная стойкость или эстетика (например, при производстве перил и интерьерных элементов).

Такой выбор материалов обеспечивает высокую свариваемость, надёжность, стабильность формы и долгий срок службы, особенно при последующей порошковой окраске или цинковании.

ГОСТы и параметры: как регламентируются размеры профильных труб

Чтобы гарантировать точность, совместимость и безопасность конструкций, профильные трубы изготавливаются строго в соответствии с действующими стандартами. Каждый тип профиля имеет собственный регламент, определяющий форму, размеры, допуски и характеристики металла.

На территории России применяются следующие основные нормативные документы:

ГОСТ 8645-68 — устанавливает технические требования к прямоугольным трубам;
ГОСТ 8639-82 — регламентирует производство квадратных профилей;
ГОСТ 18599-2001 и различные ТУ — используются для пластиковых и композитных вариантов;
ГОСТ 13663-86 — определяет стандарты для стальных электросварных профильных труб, предназначенных для конструкционных задач.

При выборе трубы нужно учитывать следующие ключевые параметры:

Габариты сторон (А×В) — варьируются от 10×10 мм до 300×200 мм, возможны индивидуальные размеры под заказ;
Толщина стенки — от 1 мм (для декоративных решений и легких конструкций) до 14 мм (для силовых и несущих элементов);
Стандартная длина — обычно 6 или 12 метров, но может меняться в зависимости от производственной спецификации;
Тип стали — используется как обычная конструкционная (Ст3, 09Г2С), так и нержавеющая, либо легированная для повышенных требований.

Понимание стандартов критично при подготовке чертежей, заказе услуг лазерной резки и проверке входящего металлопроката. Важно учитывать допуски по длине, сечению и кривизне — это влияет на точность сборки и плотность посадки.

Овальные профильные трубы: стандарты, размеры и нюансы

Хотя овальные профтрубы применяются реже, они незаменимы в дизайнерских и архитектурных проектах, где требуются оригинальные формы при сохранении прочностных характеристик. Это могут быть стойки мебели, элементы навесов, поручни и каркасы нестандартных изделий.

Основные особенности:

Регламентация: овальные трубы чаще всего выпускаются по техническим условиям (ТУ), поскольку под них нет отдельного ГОСТа. Это дает производителям гибкость, но требует особого внимания при заказе;
Типоразмеры по сечению: наиболее востребованные варианты — 30×15 мм, 40×20 мм, 60×30 мм, 70×40 мм. Они сочетают визуальную легкость и достаточную жёсткость;
Толщина стенки: как правило, от 1 до 3 мм — оптимально для декоративных и умеренно нагруженных конструкций;
Длина изделия: стандартная поставка — шестиметровые отрезки, возможна резка под проект;
Материал: чаще используется холоднокатаная сталь с улучшенной поверхностью. В интерьерных решениях востребованы полированные трубы.

Важно: нестандартная форма требует более высокой точности при резке и сверлении. Использование лазерной технологии здесь особенно оправдано — геометрия сохраняется идеально, резка идёт без деформации и сколов.

Часто задаваемые вопросы о размерах и обработке профильных труб

Какие размеры профтрубы считаются наиболее универсальными?

На практике самыми востребованными остаются размеры 20×20×2 мм, 40×20×2 мм, 40×40×2 мм и 60×30×2 мм. Эти типоразмеры отлично подходят для изготовления мебели, ограждений, рекламных конструкций и малых архитектурных форм. Они обладают оптимальным соотношением массы и прочности и легко поддаются резке, гибке и сварке.

Насколько точна геометрия труб, и какие отклонения допускаются?

В зависимости от ГОСТа, на профильные трубы устанавливаются допустимые погрешности. Обычно это ±0,2 мм по толщине стенки и до ±10 мм по длине. Однако при соблюдении производственного контроля и использовании автоматизированных линий, как на предприятии L-CONT, реальные отклонения минимальны и соответствуют проектным требованиям.

Можно ли заказать трубы строго под свои размеры?

Да, современные технологии лазерной резки профильных труб позволяют вырезать заготовки с ювелирной точностью — до 0,1 мм. Это особенно актуально для тех случаев, когда требуется идеальная стыковка или последующая автоматическая сборка. Раскрой выполняется по CAD-моделям и техдокументации заказчика без лишних отходов.

Какой максимальный габарит можно обработать на лазерном оборудовании?

На производственной базе L-CONT доступна резка труб длиной до 6000 мм и сечением до 300×300 мм. Обработка осуществляется с высокой скоростью и точностью без деформации краев, что исключает необходимость финишной доработки.

Профильные трубы — это универсальный материал, который используется в десятках направлений, где геометрическая точность имеет не меньшее значение, чем прочность. Ошибки в сечении, длине или толщине стенки могут стать причиной несовместимости элементов, ухудшения несущих характеристик, нарушения эстетики или даже отказа конструкции.

Наиболее жёсткие требования к точности предъявляются в следующих сферах:

Строительство и архитектура

При возведении металлокаркасов, козырьков, навесов, ферм, павильонов и временных конструкций важна предсказуемость нагрузок и соответствие каждого элемента проектной модели. Особенно критичны точные сечения в многоэтажных каркасных системах и при монтаже навесных фасадов.
Производство мебели и торговых стоек

Каркасы столов, витрин, стоек, перегородок должны иметь безупречную геометрию, чтобы обеспечить устойчивость, точную подгонку панелей и визуальную симметрию. Точность обработки позволяет сократить трудозатраты на сборку и отказаться от подгонки на месте.
Изготовление ограждающих и защитных конструкций

Ворота, калитки, заборы и перила требуют точного совпадения секций, ровных стыков и строго выдержанных углов. Особенно это актуально при серийном производстве, где важна взаимозаменяемость.
Интерьерные решения и дизайнерские конструкции

В современном дизайне (лофт, хай-тек, минимализм) профтруба используется для лестничных маршей, опор, каркасов светильников, перегородок. Здесь важны и функциональные свойства, и визуальная четкость формы. Малейший перекос или зазор портит внешний вид изделия.
Машиностроение и промышленное оборудование

При сборке платформ, корпусов, опор, рам и узлов точность профтрубы влияет на стабильность всей конструкции, геометрию посадки узлов и возможность последующего ремонта или модернизации.

Точная подгонка размеров и применение лазерной резки позволяют:

избежать доработок на объекте;
минимизировать потери металла;
ускорить процесс сборки;
улучшить внешний вид готового изделия;
снизить себестоимость производства за счет точного раскроя и оптимизации материала.

Лазерная обработка профильных труб: точность, которая работает на результат

Работа с профтрубой требует предельной точности, особенно если речь идёт о серийных изделиях, интерьерных конструкциях или силовых элементах. Именно поэтому лазерная резка становится оптимальным решением: она объединяет высокую точность, чистоту реза и гибкость в обработке любых типоразмеров.

Преимущества технологии лазерной резки профильных труб:

Абсолютная точность: геометрия среза соответствует CAD-чертежу до десятых долей миллиметра;
Низкое термическое воздействие: отсутствует перегрев, что особенно важно при работе с тонкостенными и декоративными трубами;
Чистый срез без механической доработки: после резки не требуется удалять заусенцы или обрабатывать торец;
Автоматизация под ваш проект: резка выполняется по цифровым моделям, включая сложные вырезы, фаски, отверстия и фигурные элементы.

Компания L-CONT предлагает полный цикл работ с профильными трубами:

лазерная резка труб любых сечений и размеров;
гибка профтрубы с сохранением точной геометрии;
сварка и зачистка швов на роботизированных станциях;
порошковая окраска с предварительной подготовкой поверхности.

Работаем как с разовыми заказами, так и с серийными партиями. Отправьте техническое задание или чертёж — и получите точный расчет стоимости и сроков в течение одного рабочего часа.
